لماذا تُعتبر أسلاك التوصيل الرديئة الحلقة الأضعف في تكنولوجيا الطاقة الجديدة؟

نادراً ما يحدث توقف المعدات في تطبيقات الطاقة الجديدة وبيئات التحكم الصناعية نتيجة لعطل مفاجئ في أحد المكونات المركزية الضخمة. في أغلب الأحيان، تعود أعطال الأنظمة الكارثية إلى أصغر العناصر وأكثرها إهمالاً: أسلاك التوصيل. عند التعامل مع أنظمة تخزين الطاقة عالية الكفاءة، أو معدات الطائرات المسيّرة المعقدة، أو خزائن التحكم المكتظة، يواجه المهندسون ثلاثة تحديات مستمرة. تشمل هذه التحديات التداخل الكهرومغناطيسي الذي يُضعف سلامة الإشارة، والتدهور الحراري الناتج عن مواصفات الأسلاك غير المناسبة، وأعطال التوصيلات الميكانيكية الناتجة عن ضعف عملية تثبيت الأطراف.

يتطلب حل هذه المشكلات تحويل التركيز من أطوال الأسلاك القياسية الجاهزة إلى تجميعات أسلاك مُخصصة للغاية ومُصممة خصيصًا للتطبيقات. من خلال تحليل الأحمال الكهربائية، والضغوط البيئية، والقيود الفيزيائية للنظام، يستطيع مُكاملُو الأنظمة التخلص من التفريغ الكهربائي الدقيق، والتشويش في الإشارة، وانخفاض الجهد، وهي مشاكل تُؤثر سلبًا على التصاميم الكهربائية الحديثة. يُفصّل هذا الدليل فيزياء هذه الأعطال، ويُحدد بدقة تكوينات الأسلاك المطلوبة لحلها نهائيًا.

قمع الضوضاء عالية التردد باستخدام الترشيح السلبي

في الأنظمة الآلية التي تستخدم محركات التردد المتغير، أو محولات الطاقة الشمسية، أو وحدات التحكم في طيران الطائرات بدون طيار، يُعدّ تشويش الإشارة تهديدًا مستمرًا. تُولّد مكونات التبديل عالية السرعة ضوضاء كهرومغناطيسية كبيرة. وعندما تمتد أسلاك الإشارة الحساسة بالتوازي مع خطوط الطاقة عالية التيار، فإنها تعمل كهوائيات تمتص هذه الضوضاء. والنتيجة هي قراءات غير منتظمة من المستشعرات، وفقدان حزم البيانات، وسلوك غير متوقع للأجهزة. على سبيل المثال، قد تتعرض وحدة تحديد المواقع العالمية (GPS) أو وحدة التحكم في طيران الطائرة بدون طيار لاهتزاز مفاجئ لمجرد أن كابل الطاقة المجاور لها يفتقر إلى الحماية أو الترشيح المناسبين.

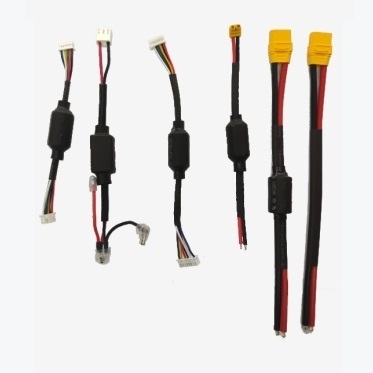

على الرغم من أن الكابلات المحمية تُعدّ حلاً قياسياً، إلا أنها تُضيف وزناً وصلابة، وهو ما يُعدّ ضاراً للغاية في تطبيقات الفضاء أو تطبيقات الطاقة الجديدة المدمجة. ويُعتبر دمج نوى الفريت مباشرةً في مجموعة الأسلاك حلاً أكثر كفاءةً بكثير للحدّ من ضوضاء الترددات المستهدفة. باستخدام تقنية محددة كابل مضاد للتداخل بحلقة مغناطيسية يوفر نقطة اختناق موضعية وخفيفة الوزن للضوضاء ذات التردد العالي والنمط المشترك. تعمل الحلقة المغناطيسية، المكونة من مواد خزفية ممزوجة بأكسيد الحديد ومعادن أخرى، بشكل أساسي كمقاوم يعتمد على التردد.

عند الترددات المنخفضة (مثل نقل الطاقة الكهربائية بالتيار المستمر القياسي)، تكون مقاومة الحلقة ضئيلة للغاية، مما يسمح بتدفق الطاقة بحرية. ولكن، مع ارتفاع تردد التداخل إلى نطاق الميغاهرتز، تزداد مقاومة الحلقة بشكل كبير، فتمتص الضوضاء عالية التردد وتبددها على شكل كمية ضئيلة من الحرارة. تُعدّ طريقة الترشيح السلبي هذه ضرورية لحزم أسلاك الطاقة والإشارة المجدولة، إذ تضمن سلامة البيانات دون الحاجة إلى إعادة تصميم مسارات التوصيل داخل هيكل الجهاز.

إدارة الحرارة وتخفيف انخفاض الجهد

تُعدّ الحرارة العدوّ الرئيسي للعزل الكهربائي. ففي صناديق التحكم الصناعية وأنظمة تخزين الطاقة الحديثة، تتعرض أسلاك التوصيل بشكل متكرر لتيارات عالية مستمرة في حاويات سيئة التهوية. ويؤدي استخدام الأسلاك القياسية في ظل هذه الظروف إلى تسريع تلف الغلاف البلاستيكي (PVC). ومع مرور الوقت، تتسرب المواد الملدنة، مما يجعل العزل هشًا وعرضة للتشقق، وهو ما يؤدي حتمًا إلى حدوث دوائر قصر أو أعطال في التأريض.

يجب على المهندسين مطابقة مواصفات الأسلاك الصادرة عن مختبرات التأمين (UL) بدقة مع بيئة التشغيل. ومن الأخطاء الشائعة استخدام سلك UL1007 (المصنف لتحمل 80 درجة مئوية و300 فولت) في بيئات تتجاوز فيها درجات الحرارة المحيطة 70 درجة مئوية بشكل روتيني، مما لا يترك مجالًا حراريًا يُذكر لتسخين جول الناتج عن السلك نفسه. ويُمكن التغلب على هذه المشكلة بالترقية إلى معيار UL1015. يتميز UL1015 بطبقة عزل أكثر سمكًا، وهو مصنف لتحمل 105 درجات مئوية و600 فولت.

لتوزيع الطاقة متوسطة المدى داخل خزائن التحكم، يتم نشر مجموعة أسلاك مخصصة UL1015 20AWG يُوفر هذا المنتج تحسينًا ملحوظًا في الموثوقية. يوفر سُمك 20 AWG قدرة متوازنة على حمل التيار (حوالي 11 أمبير حسب تكوين الحزمة)، بينما يتحمل الغلاف الخارجي UL1015 درجات الحرارة المرتفعة والشديدة داخل الحاويات المغلقة. عند التعامل مع متطلبات طاقة أعلى، يضمن استخدام سلك UL1015 16 AWG الحد الأدنى من انخفاض الجهد على مسافات أطول، وهو أمر بالغ الأهمية عند التوصيل بمكونات مثل كابلات توصيل الطاقة XT30 منخفضة المقاومة بطول 50 مم. كما أن الحفاظ على مقاومة منخفضة على طول الحزمة يمنع تكون نقاط ساخنة موضعية قد تُؤثر سلبًا على وحدة تخزين الطاقة بأكملها.

آلية وصلات التجعيد المحكمة الإغلاق للغاز

حتى مع تحديد مقاس السلك والعزل بدقة متناهية، يظل النظام عرضةً للتلف عند نقاط التوصيل. وتُعدّ أطراف التوصيل غير المحكمة السبب الرئيسي لمعظم أعطال الأسلاك. إذ يُخلّف التثبيت غير المحكم فجوات هوائية مجهرية بين خيوط السلك وطرف التوصيل. يدخل الأكسجين إلى هذه الفجوات، مُسبباً الأكسدة. يتميز النحاس المؤكسد بمقاومة كهربائية أعلى، مما يُولّد حرارة. تُسبب هذه الحرارة تمدداً وانكماشاً، مما يُضعف التثبيت أكثر، ويجذب المزيد من الأكسجين، مُحدثاً دورة حرارية خطيرة تُعرف باسم الشرارة الدقيقة.

يجب أن يحقق التجعيد الاحترافي وصلة محكمة الإغلاق تمامًا. وهذا يعني أن القوة الميكانيكية المُطبقة أثناء التجعيد هائلة لدرجة أن خيوط النحاس الفردية تتشوه وتلتحم معًا على البارد، مما يُزيل جميع الفراغات الهوائية بينها. يكاد يكون من المستحيل تحقيق هذا التناسق يدويًا في عمليات التجميع بكميات كبيرة. ولهذا السبب، يُعد الحصول على وصلة مصنعة بدقة أمرًا بالغ الأهمية. مجموعة أطراف تثبيت مسبقة التثبيت يُعدّ أمراً بالغ الأهمية لضمان الموثوقية.

سواءً أكان الأمر يتعلق بدمج أطراف التوصيل XH-5P إلى FDD لمجموعات المستشعرات، أو استخدام أطراف SV2-4S لكتل ​​التأريض، تخضع التجميعات المُثبّتة في المصنع لاختبارات صارمة لقوة الشد وتحليل المقطع العرضي للتحقق من سلامة اللحام البارد. وتُعدّ أطراف التوصيل الحلقية، على وجه الخصوص، ضرورية لخزائن التحكم، حيث تُغلّف السلك المجدول، مانعةً تآكله عند إدخاله في كتل التوصيل، وضامنةً أن يطبّق برغي التثبيت ضغطًا متساويًا على جميع الخيوط، بدلًا من قطعها.

المواصفات الفنية ومقاييس الأداء

لفهم حدود التشغيل ومعايير اختيار هذه المكونات بشكل أفضل، توفر مجموعات البيانات التالية مقاييس أساسية لتقييم موثوقية حزم الأسلاك. يوضح الجدول الأول بالتفصيل عتبات التشغيل المختلفة بين معايير الأسلاك الشائعة المستخدمة في تطبيقات الطاقة الجديدة. أما الجدول الثاني فيحدد الحد الأدنى المقبول لقوة السحب الميكانيكية لمختلف مقاييس الأسلاك، والتي تُعد مؤشرًا أساسيًا لمراقبة جودة سلامة التوصيلات.

تطبيق بنية توصيل أسلاك قوية

يتطلب معالجة نقاط ضعف البنية التحتية اتخاذ قرارات هندسية استباقية قبل بدء مرحلة التجميع بفترة طويلة. ولا يكفي الاعتماد على الفحص البصري لتجميعات الأسلاك لتحديد الفراغات الداخلية أو عدم كفاية الحماية من التداخل الكهرومغناطيسي. يجب على المهندسين المطالبة بتوثيق دقيق من مصنعي الأسلاك فيما يتعلق باختبار قوة الشد، ومقاومة العزل، وخصائص المعاوقة.

يُحدد تدقيق بيئة التشغيل متطلبات المواد بدقة. فإذا كانت خزانة التحكم مُغلقة ومُكتظة بالأجهزة، فإن أسلاك PVC القياسية ستتلف حتمًا قبل الأوان. لذا، فإن تحديد تصنيفات درجات حرارة أعلى والتحقق من وجود نظام متكامل لكبح الضوضاء سيُقلل بشكل كبير من تكرار أعطال المعدات غير المتوقعة. ومن خلال التعامل مع حزمة الأسلاك كمكون أساسي وفعال، وليس مجرد إضافة ثانوية، يُمكن للمُكاملين ضمان الأداء المُستدام والسلامة للأنظمة الكهربائية الحديثة عالية الأداء.
