لماذا تفشل أسلاك التوصيل في التطبيقات العملية؟

تُعدّ أسلاك التوصيل بمثابة الجهاز العصبي المركزي للأجهزة الحديثة. فمن حجرات محركات السيارات إلى خزائن التحكم الصناعية الآلية، تنقل هذه التجميعات الطاقة والبيانات باستمرار. وعلى الرغم من أنها تُعتبر مكونات بسيطة - مجرد أسلاك وموصلات - إلا أن أسلاك التوصيل غالباً ما تكون السبب الجذري لأعطال الأجهزة النظامية. فعندما يتوقف جهاز ما عن العمل بسبب أعطال كهربائية، نادراً ما يكون السبب هو وحدة المعالجة الرئيسية؛ بل عادةً ما يكون خللاً في التوصيلات المادية.

يتطلب فهم الآليات الدقيقة وراء أعطال الطبقات الفيزيائية هذه تحليل الضغوط الميكانيكية والبيئية والكهربائية التي تؤثر على الجهاز خلال دورة حياته. ويُمكّن تشخيص هذه الأسباب الجذرية في المراحل الهندسية المبكرة الفرق من تحديد مواد أفضل وتفاوتات تصنيعية أدق، مما يمنع عمليات سحب المنتجات المكلفة من السوق وتوقف النظام عن العمل.

1. التقادم الحراري وتدهور العزل

تُعدّ الحرارة العدوّ الرئيسي للعزل البوليمري. غالبًا ما تُمرّر الأسلاك بالقرب من مكونات مُولّدة للحرارة، مثل المحركات وأنظمة العادم والمحولات عالية الطاقة. مع مرور الوقت، تُسرّع درجات الحرارة المرتفعة من انبعاث الغازات من المواد الملدّنة داخل عزل PVC الشائع، مما يجعل الغلاف هشًا، ويتشقّق، ويكشف في النهاية عن الموصل المكشوف. وهذا يُشكّل خطرًا مباشرًا لحدوث دوائر قصر وشرارات كهربائية.

تنص معادلة أرهينيوس على أن العمر الافتراضي المتوقع للعديد من البوليمرات العازلة الشائعة ينخفض ​​إلى النصف مع كل زيادة قدرها 10 درجات مئوية في درجة حرارة التشغيل المستمرة فوق خط الأساس المُصنّف. وهذا يجعل اختيار المواد أمرًا بالغ الأهمية. على سبيل المثال، الاعتماد على سلك قياسي مُصنّف عند 80 درجة مئوية في غلاف تصل درجة حرارته غالبًا إلى 85 درجة مئوية يضمن حدوث عطل مبكر. لذا، يُنصح بالترقية إلى... مجموعة أسلاك مخصصة UL1015 20AWG يوفر هذا المنتج آلية دفاع قوية، حيث أن مواصفات UL1015 تسمح بتحمل درجات حرارة تصل إلى 105 درجة مئوية. وتساهم هذه المساحة الحرارية الإضافية بشكل كبير في إطالة عمر التشغيل في البيئات القاسية، وذلك بمقاومة التدهور التأكسدي الذي يُتلف أنواع PVC الأقل جودة.

2. وصلات التجعيد المعيبة والوصلات ذات المقاومة العالية

عملية التجعيد ليست مجرد ضغط المعدن على السلك، بل هي عملية لحام بارد تتطلب دقة متناهية. الهدف هو تشكيل خيوط السلك وطرف التوصيل لتكوين كتلة معدنية صلبة واحدة محكمة الإغلاق تمامًا ضد تسرب الغازات. إذا تمكنت الغازات المسببة للتآكل أو الأكسجين من اختراق وصلة التجعيد، فسيحدث تأكسد، مما يزيد من المقاومة الكهربائية للوصلة.

تنقسم أخطاء التوصيل بالضغط عمومًا إلى فئتين: التوصيل غير الكافي والتوصيل المفرط. يؤدي التوصيل غير الكافي إلى ترك فراغات مجهرية بين الأسلاك، مما ينتج عنه مقاومة كهربائية عالية، وتسخين موضعي، وفي النهاية هروب حراري. أما التوصيل المفرط فيؤدي إلى تلف مادي لأسلاك التوصيل، مما يقلل من مساحة المقطع العرضي الفعالة ويخلق نقاط ضعف ميكانيكية تنكسر تحت تأثير الاهتزاز.

لتجنب انخفاضات الجهد الخطيرة هذه في الدوائر الحساسة للطاقة، يجب على المهندسين تحديد حزمة أسلاك طرفية قابلة للضغط ذات مقاومة منخفضةتُصنّع هذه التجميعات وفقًا لمعايير صارمة لمراقبة الجودة، باستخدام معدات ضغط آلية تراقب قوة الكبس في الوقت الفعلي. ومن خلال التحقق من ارتفاع الكبس بدقة، واستخدام تحليل المقطع العرضي المجهري، يضمن المصنّع ضغطًا مثاليًا، مما ينتج عنه وصلة ذات مقاومة إضافية شبه معدومة.

3. إجهاد الاهتزاز والتآكل الاحتكاكي

في التطبيقات التي تتضمن محركات أو مكونات هيكلية متحركة أو وسائل نقل، يُلحق الاهتزاز المستمر أضرارًا بالغة بوصلات الأسلاك. فعندما لا يتم تثبيت السلك بشكل صحيح، يتعرض لإجهاد انحناء دوري. ونظرًا لأن النحاس يتصلب بالتشكيل، فإن الانحناء المستمر يؤدي في النهاية إلى انقطاع خيوط النحاس بشكل حاد بالقرب من نقطة التوصيل. لذا، يتطلب التوجيه السليم استخدام وسائل تخفيف الإجهاد، وذلك بتثبيت مجموعة الأسلاك بمشابك أو أربطة بلاستيكية بالقرب من الموصلات لنقل الحمل الميكانيكي من الوصلة الكهربائية الفعلية إلى الهيكل الإنشائي.

يُسبب الاهتزاز أيضًا خطرًا خفيًا: التآكل الاحتكاكي. تحدث هذه الظاهرة على المستوى المجهري داخل الموصلات المتصلة. تتسبب الاهتزازات الدقيقة في احتكاك الدبابيس المعدنية ببعضها، مما يؤدي إلى كشط طبقات رقيقة من الأكسيد. يتأكسد المعدن المكشوف فورًا، وتتكرر العملية. على مدار آلاف الساعات، يُراكم هذا الكشط المجهري طبقة سميكة من حطام الأكسيد غير الموصل بين نقاط التلامس. يبدأ النظام في مواجهة أعطال وهمية - انخفاضات لحظية في بيانات المستشعر أو انخفاضات مفاجئة في الجهد. يمكن التخفيف من التآكل الاحتكاكي باستخدام طلاء أكثر سمكًا (مثل الذهب فوق النيكل) أو مواد تشحيم خاصة بنقاط التلامس، ولكن يبقى توجيه الأسلاك لتقليل انتقال التردد الرنيني هو أفضل وسيلة حماية مادية.

4. إنهاء غير سليم على مستوى اللجنة

تُمثل التركيبات الميدانية داخل الخزائن الكهربائية ولوحات التحكم نقطة ضعف رئيسية أخرى. فكثيراً ما يقوم الفنيون بتجريد الأسلاك المجدولة وإدخالها مباشرةً في كتل طرفية ذات مشابك لولبية. ومع إحكام ربط البرغي، فإنه يُولّد قوى دورانية وضغطية تُباعد بين الأسلاك المجدولة. وقد ينقطع بعضها، مما يُقلل فعلياً سُمك سلك 16 AWG إلى ما يُعادل 18 AWG أو 20 AWG عند نقطة التوصيل، مُدمراً بذلك قدرته على نقل التيار تماماً.

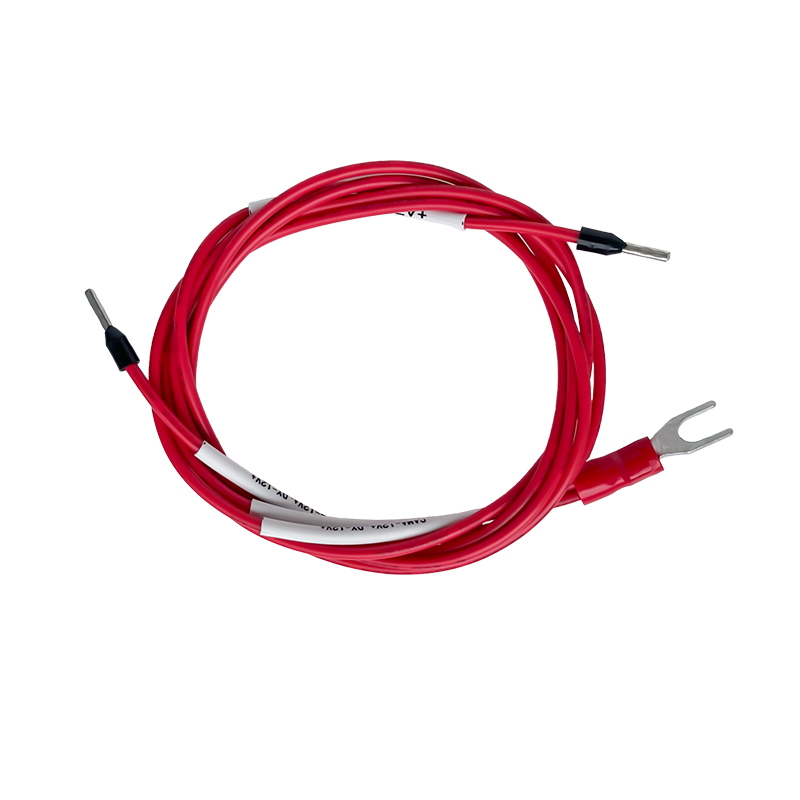

بالإضافة إلى ذلك، يتسبب زحف النحاس (التدفق البارد) تحت ضغط البرغي في ارتخاء الوصلة بمرور الوقت، مما يستدعي صيانة دورية لإعادة ربط البراغي. باستخدام حزمة أسلاك طرفية ذات حلقات تثبيت مسبقة التجعيد يحل هذا التصميم هذه المشكلة الهيكلية من جذورها. تعمل الحلقة المعدنية كغلاف واقٍ من النحاس أو البرونز يغلف خيوط الأسلاك الدقيقة. عند إحكام ربط برغي كتلة التوصيل، فإنه يضغط على جسم الحلقة المعدنية الصلب بدلاً من الخيوط الفردية. هذا يوزع الضغط بالتساوي، ويمنع انقطاع الخيوط، ويزيل خطر تسبب الخيوط المتناثرة في حدوث دوائر قصر مع الأطراف المجاورة، ويقلل بشكل كبير من عبء الصيانة المتمثل في إعادة ربط الوصلات.

5. دخول المواد الكيميائية والخاصية الشعرية

تتعرض أسلاك التوصيل المثبتة في بيئات قاسية لتأثيرات الزيوت، وسوائل التبريد، ومواد التنظيف، والماء. ومن الأخطاء الشائعة في تصميم هذه الأسلاك إهمال ميلها الطبيعي إلى العمل كأنابيب شعرية. فإذا تسربت الرطوبة إلى موصل غير محكم الإغلاق أو إلى جزء تالف من العازل، فإن تغيرات درجة الحرارة وفروق الضغط داخل النظام قد تسحب السوائل إلى داخل غلاف السلك، لتسري بين خيوط النحاس.

يمكن أن تنقل الخاصية الشعرية السوائل المسببة للتآكل مباشرةً إلى وحدات التحكم الإلكترونية المغلقة أو أجهزة الاستشعار باهظة الثمن على بعد أميال من نقطة الدخول الأولية. يُجبر تصميم حلقات التنقيط المناسبة - بتوجيه السلك بحيث ينخفض ​​أسفل نقطة دخول الموصل - السوائل على التنقيط من أسفل الحلقة بفعل الجاذبية بدلاً من التدفق إلى الموصل. ويؤدي استخدام أنابيب الانكماش الحراري ذات المادة اللاصقة الداخلية القابلة للانصهار (أنابيب الانكماش الحراري ذات الجدار المزدوج) عند نقاط التوصيل إلى منع مسار انتقال السوائل الداخلي هذا.

6. بروتوكولات الاختبار وتكامل ضمان الجودة

لا يقتصر الحد من أعطال أسلاك التوصيل على تحديد الآليات الفيزيائية فحسب، بل يعتمد بشكل كبير على تطبيق اختبارات تحقق صارمة قبل وصول التجميع إلى موقع الاستخدام. فقد تخفي أسلاك التوصيل التي تبدو مثالية عيوبًا داخلية كارثية. تتطلب ضمانات الجودة الحديثة اختبارات استمرارية آلية، واختبارات الجهد العالي للتحقق من قوة العزل الكهربائي، واختبارات الضغط الخلفي للتأكد من تثبيت دبابيس الموصلات بإحكام في أغلفةها البلاستيكية.

يجب على فرق الهندسة التحول من النظر إلى تجميعات الأسلاك كإضافات استهلاكية إلى التعامل معها كأنظمة فرعية معقدة وعالية الهندسة. من خلال تحديد هوامش دقيقة لارتفاعات التجعيد، ومطابقة مادة العزل مع البيئة الحرارية المحددة، وفرض معايير توجيه صارمة تراعي الاهتزاز والرطوبة، يمكن للمصنعين عمليًا القضاء على الأعطال الميدانية. يضمن تطبيق جداول اختبار قوة السحب الموحدة على خط التجميع السلامة الميكانيكية لكل لحام بارد، مما يترجم بيانات التصميم الفيزيائي مباشرة إلى موثوقية كهربائية طويلة الأمد.
