XT30 مقابل XT30U: ما هو الفرق الحقيقي وأيهما يجب عليك اختياره؟

تبدو موصلات XT30 وXT30U متطابقة تقريبًا، مما يجعل الاختيار محيرًا عند اختيار موصلات للطائرات بدون طيار، أو الطائرات المُسيّرة عن بُعد، أو بطاريات الليثيوم بوليمر، أو وحدات التحكم الإلكترونية في السرعة، أو الشواحن، أو أنظمة الطاقة الصغيرة. ينتمي كلا الموصلين إلى عائلة موصلات الطاقة الصغيرة من سلسلة XT، إلا أن XT30U يتميز بتصميم أحدث وأكثر إحكامًا، وقد أصبح الخيار الأمثل للعديد من المشاريع الجديدة.

النقطة المهمة هي أن المقارنة بين موصل XT30 وموصل XT30U لا تقتصر على أيهما يحمل تيارًا أكبر. فحجم السلك، والحمل المستمر، ودرجة حرارة الموصل، ومساحة التركيب، وتكرار التوصيل، والتصميم المادي للحزمة النهائية، كلها عوامل مهمة. إن فهم هذه الاختلافات قبل الشراء يجنبك أعمال الاستبدال غير الضرورية لاحقًا.

الفرق الأساسي بين XT30 و XT30U

صُمم موصل XT30 الأصلي كموصل طاقة تيار مستمر ثنائي الأطراف صغير الحجم للأجهزة الصغيرة التي تعمل بالبطاريات. ويحتفظ موصل XT30U بنفس مبدأ التوصيل الأساسي ثنائي الأقطاب، ولكنه يتميز بتصميم هيكل أكثر إحكامًا. وفي كتالوجات المنتجات الحالية، يُصنف موصل XT30U على نطاق واسع كموصل الكابلات القياسي صغير الحجم لتطبيقات مثل البطاريات، وأجهزة التحكم، والطائرات بدون طيار، والأنظمة الكهربائية الصغيرة.

في التصميمات الجديدة، يُعدّ موصل XT30U الخيار الأسهل عمومًا لتحديد المواصفات، نظرًا لصغر حجمه وعدم حاجته إلى تغيير جذري في المفهوم الكهربائي لوصلة XT30. مع ذلك، ينبغي على المهندسين التحقق من رقم الطراز الدقيق بدلًا من افتراض أن جميع موصلات عائلة XT30 لها نفس المواصفات.

يجب دائمًا التحقق من التصنيف الدقيق للتيار المستمر بمقارنته برقم قطعة الموصل، وقطر السلك، وظروف التركيب. على سبيل المثال، تُشير مواصفات AMASS XT30U الحالية إلى حد أقصى للتيار يبلغ 20 أمبير مع سلك قياس 16 AWG في ظل ظروف ارتفاع درجة حرارة محددة، بينما قد تُشير قوائم تجارية أخرى إلى تصنيفات أقل للتيار المستمر اعتمادًا على طريقة الاختبار والتطبيق. لذا، لا ينبغي اعتبار الرقم "30" المُعلن عنه للموصل تصنيفًا عالميًا للتيار المستمر.

لماذا تم تطوير XT30U؟

تتمثل الميزة الرئيسية لموصل XT30U في كفاءة التغليف. ففي الطائرات بدون طيار ومعدات التحكم عن بُعد، يُعد كل ملليمتر وكل غرام مهمًا. فالموصل الذي يؤدي الوظيفة الكهربائية المطلوبة مع شغل مساحة أقل يُسهّل دمجه في حجرة بطارية صغيرة أو حزمة أسلاك.

يصبح هذا الأمر بالغ الأهمية عند تركيب الموصل بالقرب من وحدة التحكم الإلكترونية في السرعة، أو وحدة التحكم في الطيران، أو حزمة البطارية، أو جدار العلبة. فالموصل الضخم قد يُجبر الكابل على الانحناء بشدة، أو يزيد الضغط على نقاط اللحام، أو يُصعّب عملية التجميع.

ولهذا السبب، فإن موصل بطارية XT30U للطائرات بدون طيار غالباً ما يكون هذا الخيار مناسباً بشكل أفضل لتصميمات الطائرات بدون طيار المدمجة وتصميمات FPV حيث يكون حجم الموصل وتوجيه الكابلات أمراً مهماً.

التقييم الحالي: الرقم الموجود على الموصل غير كافٍ

من أكثر الأخطاء شيوعاً اختيار موصل لمجرد احتواء اسمه التسلسلي على رقم متعلق بالتيار. يعتمد الحد الحراري الحقيقي على مقاومة التلامس، وحجم الموصل، ومدة التيار، ودرجة الحرارة المحيطة، وتدفق الهواء، وعدد الموصلات العاملة داخل نفس الغلاف.

من الطرق المفيدة لتقييم الموصل النظر في العلاقة بين التيار الكهربائي وتوليد الحرارة. تتناسب الخسائر الكهربائية في نقطة التلامس تقريبًا مع:

P = I²R

هذا يعني أن مضاعفة التيار لا تؤدي ببساطة إلى مضاعفة تسخين الموصل. فإذا ارتفع التيار من 10 أمبير إلى 20 أمبير بينما بقيت مقاومة التلامس ثابتة، فإن التسخين الناتج عن المقاومة يزداد بمقدار أربعة أضعاف تقريبًا.

لهذا السبب، قد ترتفع درجة حرارة الموصل الذي يعمل بكفاءة تامة عند 8-10 أمبير بشكل ملحوظ عند تشغيله باستمرار بالقرب من الحد الأقصى لسعته. بالنسبة لأنظمة البطاريات، ينبغي على المهندسين التمييز بين ذروة التيار لفترة قصيرة والتيار المستمر.

اختيار نوع سلك XT30U وقياس السلك

يجب التعامل مع الموصل والكابل كوحدة كهربائية واحدة. تركيب موصل عالي التيار على سلك ذي مقطع عرضي صغير لا يُنشئ حزمة أسلاك عالية التيار.

تحدد وثائق XT30U الحالية حدًا أقصى قدره 20 أمبير في ظل ظروف اختبار محددة لكابل قياس 16 AWG. ومع ذلك، قد يختلف الخيار العملي تبعًا لطول الكابل، ودرجة حرارة العزل، وطريقة التركيب، ودورة التشغيل.

بالنسبة للمنتجات المجمعة مسبقًا، موصل XT30U مع سلك سيليكون يمكن تقليل وقت التجميع لأن الموصل والكابل يتم توفيرهما كوحدة جاهزة. وهذا مفيد لحزم البطاريات، ومجموعات التحكم، وأسلاك الإنتاج حيث يكون طول السلك وجودة اللحام المتكرر أمراً بالغ الأهمية.

مقارنة بين XT30 و XT30U لتطبيقات الطائرات بدون طيار والطائرات التي يتم التحكم فيها عن بعد

تُعدّ الطائرات المسيّرة من أبرز الأمثلة على جاذبية تصميم XT30U. قد يحتوي مسار الطاقة النموذجي لطائرة مسيّرة صغيرة على موصل بطارية، وأسلاك وحدة التحكم الإلكترونية، وقسم توزيع الطاقة، وعدة كابلات إشارة. يجب أن يحمل موصل الطاقة التيار المطلوب دون إضافة حجم أو وزن غير ضروريين.

يُعدّ موصل XT30U مناسبًا بشكل خاص عندما يتطلب التصميم موصلًا ثنائي الأطراف صغير الحجم، ويكون تيار التشغيل ضمن النطاق المُعتمد للموصل. كما أنه مفيد عند الحاجة إلى فصل البطارية أو وحدة التحكم الإلكترونية في السرعة (ESC) بشكل دوري أثناء الصيانة.

هل يتوافق كل من XT30 و XT30U مع بعضهما البعض؟

يُعد التوافق أحد الجوانب التي ينبغي على المشترين الانتباه إليها، وتحديدًا إصدار الموصل بدقة. تتوفر منتجات سلسلة XT بتكوينات ميكانيكية مختلفة، تشمل الكابلات، ولوحات الدوائر المطبوعة، والموصلات الزاوية القائمة، وغيرها. قد يحمل منتجان اسم عائلة XT30 دون أن يكون لهما نفس طريقة التركيب.

عند استبدال موصل موجود، قارن بين شكل الموصل الذكري/الأنثوي، وشكل الغلاف، واتجاه خروج الكابل، وطريقة التركيب، ورقم القطعة الدقيق. لا تعتمد في الشراء على اسم "XT30" فقط.

في التصميمات الجديدة، يُعدّ اختيار عائلة موصلات XT30U منذ البداية أسهل عادةً من تصميم خط إنتاج يعتمد على موصل قديم ثم تغييره لاحقًا. أما في خطوط الإنتاج القائمة، فينبغي مراعاة تكلفة تغيير الأدوات، وأطوال الكابلات، وعمليات التوصيل بالضغط أو اللحام، والمخزون.

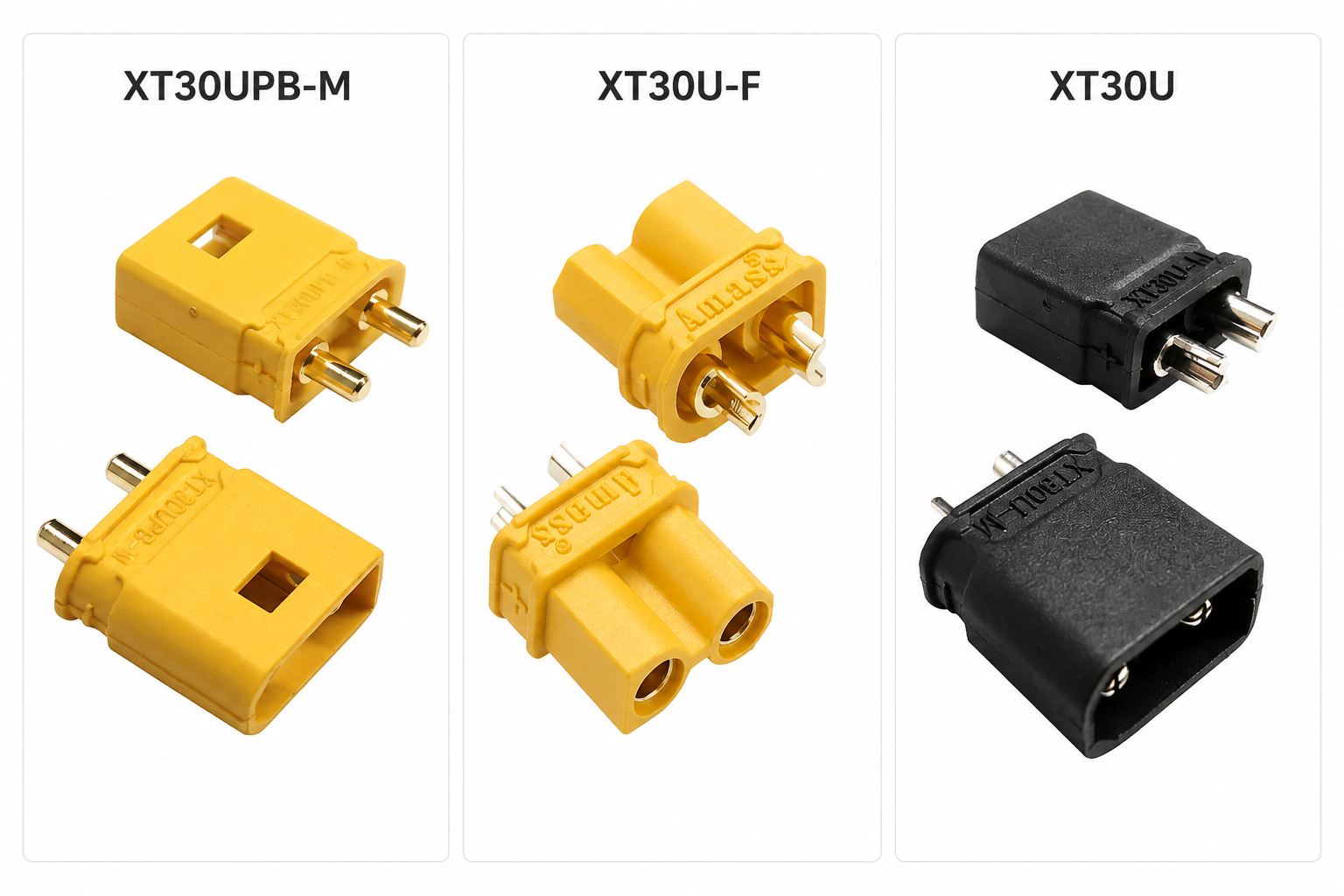

خيارات XT30U للذكور والإناث

تتوفر عائلة موصلات XT30U بنسختين: ذكر وأنثى، بالإضافة إلى خيارات تركيب وتكوينات كابلات مختلفة. يتكون تجميع الكابل القياسي عادةً من موصل ذكر في أحد الجانبين وموصل أنثى في الجانب المقابل.

بالنسبة لتطبيقات البطاريات، موصلات بطارية XT30U ذكر وأنثى يمكن استخدام هذه المجموعة لإنشاء وصلات قابلة للفصل بين حزمة البطارية ووحدة التحكم الإلكترونية، أو وحدة التحكم، أو الشاحن، أو أي حمل تيار مستمر آخر. عند تحديد مواصفات التجميع، يجب على المشترين التأكد من نوع الموصل، وقطر السلك، وطول السلك، ومادة العزل، والقطبية قبل بدء الإنتاج.

متى يجب عليك اختيار XT30 بدلاً من ذلك؟

لا تزال هناك حالات يكون فيها الاحتفاظ بتصميم XT30 الحالي أكثر جدوى من التغيير إلى XT30U. فإذا كان منتج قائم يستخدم بالفعل موصلات XT30، واجتاز التصميم الكهربائي الاختبارات، وكان الموصل متوفرًا بسهولة، فإن استبداله لمجرد أن XT30U أحدث قد لا يُحقق فائدة عملية تُذكر.

يمكن أن يظل XT30 مناسبًا أيضًا عندما تم تصميم التخطيط الميكانيكي الحالي، وفتحة الهيكل، وتوجيه الكابلات، وأدوات التجميع خصيصًا حول الموصل الأصلي.

يختلف القرار بالنسبة للمنتجات الجديدة. فإذا كانت المتطلبات الكهربائية متشابهة، وكان التصميم الميكانيكي يستفيد من موصل أصغر، فإن موصل XT30U يُعد عمومًا نقطة انطلاق أفضل.

قائمة مرجعية عملية للاختيار

أيهما يجب أن تختار؟

بالنسبة للمنتجات الجديدة صغيرة الحجم التي تعمل بالبطارية، يُعدّ XT30U عادةً الخيار الأمثل كنقطة انطلاق عندما تتوافق مواصفات التيار والجهد مع متطلبات النظام. كما أن هيكله الصغير يجعله مناسبًا تمامًا للطائرات المسيّرة، والطائرات التي يتم التحكم فيها عن بُعد، وبطاريات الليثيوم بوليمر، ووحدات التحكم الإلكترونية في السرعة، وغيرها من التطبيقات التي تكون فيها المساحة والوزن محدودين.

بالنسبة للمنتجات الموجودة، لا توجد حاجة تلقائية لاستبدال موصل XT30 بموصل XT30U. احتفظ بالموصل الأصلي إذا كان يفي بالمتطلبات الكهربائية والميكانيكية والإنتاجية. يصبح التحديث أكثر جدوى عندما يتطلب المشروع موصلًا أصغر، أو تصميمًا مُعدَّلًا للحزمة، أو عائلة موصلات جديدة للإنتاج المستقبلي.

الأهم من ذلك، اختر بناءً على المواصفات الكهربائية والميكانيكية الكاملة وليس على اسم الموصل فقط. تحقق من التيار المستمر، وذروة التيار، وقطر السلك، ومقاومة التلامس، ودرجة حرارة التشغيل، وعمر التوصيل، وطريقة التركيب، ورقم القطعة الخاص بالشركة المصنعة قبل تقديم طلب شراء بالجملة.
