تصميم واختيار أسلاك التوصيل والموصلات عالية الجهد لمركبات الطاقة الجديدة

يركز المصممون على عدة عوامل حاسمة عند التطوير مجموعة أسلاك عالية الجهد للسيارات أنظمة لمركبات الطاقة الجديدة. تعالج هذه الأنظمة مشاكل الموصلات والوصلات، وعيوب التصنيع، والإجهاد البيئي، والتي غالبًا ما تتسبب في أعطال مثل تآكل نقاط التلامس، وارتخاء الوصلات، وانقطاع الأسلاك. ويلعب اختيار المواد دورًا حيويًا. على سبيل المثال:

يؤدي التصميم والاختيار المناسبان إلى زيادة سلامة المركبة وكفاءتها وموثوقيتها.

أهم النقاط

• يجب أن تعطي ضفائر الأسلاك ذات الجهد العالي الأولوية للسلامة من خلال التصميم المناسب واختيار المواد لمنع الأعطال.

• يعزز استخدام تصميم السكة المزدوجة الموثوقية من خلال منع التسرب الكهربائي وضمان استمرار التشغيل في حالة تعطل إحدى السكة.

• يُعد العزل والحماية الفعالان أمراً بالغ الأهمية لتقليل التداخل الكهرومغناطيسي والحفاظ على سلامة النظام.

• تساهم الصيانة الدورية وميزات سهولة الوصول في أسلاك التوصيل في تبسيط عمليات الإصلاح وإطالة عمر الموصلات.

• إن الالتزام بمعايير الصناعة الخاصة بالموصلات يضمن التوافق والسلامة والأداء الموثوق في مركبات الطاقة الجديدة.

ضفائر الأسلاك ذات الجهد العالي: مبادئ التصميم





بنية النظام وتصميم السكة المزدوجة

يُولي مهندسو السيارات أهمية قصوى لبنية النظام عند تصميم أسلاك الجهد العالي لمركبات الطاقة الجديدة. ويبرز تصميم السكة المزدوجة كميزة أمان بالغة الأهمية، إذ يمنع هذا التصميم دوائر الجهد العالي من استخدام هيكل المركبة كمسار عودة، مما يُزيل خطر التسرب الكهربائي والمخاطر المحتملة. كما تُوفر أنظمة السكة المزدوجة ميزة التكرار، ففي حال تعطل إحدى السكة، يستمر النظام في العمل، مما يُعزز الموثوقية ويضمن استمرارية إمداد الطاقة.

تساعد ممارسات التصميم الموحدة المصنّعين على تقصير دورات التطوير وخفض التكاليف. كما يُحسّن التوفير المستمر للمواد من كفاءة التكلفة. وتبقى الدقة في التصميم بالغة الأهمية للسلامة، لا سيما في أنظمة الجهد العالي. ويضمن الالتزام بالمعايير الصارمة موثوقية المركبة وأداءها الأمثل. ويجب على المهندسين فهم هذه المعايير لضمان الامتثال طوال عملية التطوير.

العزل، والحماية من التداخل الكهرومغناطيسي، والحماية من التداخل الكهرومغناطيسي

يشكل العزل والحماية أساس السلامة والتوافق الكهرومغناطيسي في أسلاك الجهد العالي. يختار المهندسون مواد عزل ذات خصائص كهربائية فائقة، مثل البولي أوليفين المتشابك والبوليمرات المتقدمة. تتحمل هذه المواد الفولتية العالية وتمنع التسرب الكهربائي.

تلعب تقنيات الحماية دورًا حيويًا في تقليل التداخل الكهرومغناطيسي. تشمل التكوينات الشائعة طبقات من أسلاك الحماية المضفرة، ومزيجًا من أسلاك الحماية المضفرة ورقائق الألومنيوم، وشبكة مضفرة أو أنابيب ألومنيوم. يمنع التأريض السليم للحماية التداخل من الإشارات الخارجية. يتجنب المهندسون نقاط التأريض المتعددة للتخلص من الفروق المحتملة التي قد تُسبب تداخلًا غير مرغوب فيه.

نصيحة: إن اختيار الموصلات المزودة بحماية مدمجة يضمن اتصالاً مستمراً بين الكابل والحزمة، مما يؤدي إلى إنشاء حلقة مغلقة أثناء عملية التجعيد وتقليل التداخل الكهرومغناطيسي بشكل أكبر.

يستخدم المصنّعون التدريع المضفر في حزم الأسلاك لمكافحة التداخل الكهرومغناطيسي القوي. هذا النهج، بالإضافة إلى الموصلات المحمية، يحافظ على سلامة النظام ويحمي المكونات الإلكترونية الحساسة.

اعتبارات السلامة والتكلفة

تظل السلامة أولوية قصوى في تصميم أسلاك الجهد العالي. ويعالج المهندسون العديد من المخاطر من خلال استراتيجيات تصميم مدروسة. يلخص الجدول أدناه مخاطر السلامة الشائعة واستراتيجيات التخفيف المقابلة لها:

يوازن المصنّعون بين التحكم في التكاليف ومتطلبات السلامة من خلال تقليل طول الأسلاك ووزنها. كما يضمنون الامتثال لأنظمة السلامة ويختارون موصلات عالية الجودة. وتساعد تصميمات الأسلاك ثنائية المسار والحماية الفعّالة على الحد من التداخل الكهرومغناطيسي مع الحفاظ على كفاءة التكلفة.

يُراعي المهندسون إخفاء المكونات الكهربائية والامتثال لأنظمة السلامة من التصادم. ويُطبّقون تدابير وقائية لمنع التسرب الكهربائي والحرائق. ويُراعي التصميم الأمثل المخاطر التي قد يتعرض لها شاغلو المبنى ويضمن التشغيل الآمن. وتُوجّه عوامل رئيسية، مثل جهد التشغيل ودرجة حرارة التشغيل وارتفاع درجة الحرارة وقطر الأسلاك وحماية الكابلات واختيار الموصلات، عملية التصميم.

ملاحظة: لا يؤدي التصميم الموحد ومنصة المواد المستمرة إلى تحسين السلامة فحسب، بل يساهمان أيضًا في تحقيق وفورات كبيرة في التكاليف للمصنعين.

ضفائر الأسلاك ذات الجهد العالي: التخطيط والتوجيه

تحديد مواقع المكونات وتخطيط المسار

يُخطط المهندسون بدقةٍ متناهيةٍ لمواقع أسلاك الجهد العالي، مع مراعاة أقصر المسارات وأكثرها أمانًا بين المكونات. يُقلل هذا النهج من فقد الطاقة ويُحسّن إدارة الحرارة. تُساعد ديناميكيات الموائع الحسابية (CFD) في تحديد النقاط الساخنة. يُمكن للمسارات المُناسبة خفض درجات الحرارة بمقدار 8 إلى 12 درجة مئوية. يتجنب المصممون التوصيل المتوازي لخطوط التيار العالي والجهد المنخفض، مما يُقلل التداخل الكهرومغناطيسي بنسبة تقارب 75%. كما تُوفر حماية الأسلاك والكابلات حمايةً للأنظمة الإلكترونية الحساسة من التشويش.

ملاحظة: يمكن أن يؤدي التداخل الكهرومغناطيسي إلى تعطيل أنظمة الاتصالات وشبكات الاستشعار. ويحافظ التدريع والتخطيط الدقيق للمسارات على موثوقية النظام.

التثبيت والتركيب ومقاومة الاهتزاز

تتعرض أسلاك التوصيل أثناء تشغيل المركبة للاهتزاز والحركة المستمرة. يستخدم المهندسون أساليب تثبيت موثوقة وأقواسًا خاصة لتأمين هذه الأسلاك. كما يصممون تخطيطات الأسلاك لتجنب الطول الزائد أو القصير جدًا، مما يقلل الاحتكاك والتآكل. تحمي الأغطية الواقية المناطق الحساسة من الأضرار البيئية. تعمل أنظمة المواسير ثلاثية الطبقات على توزيع الإجهاد الميكانيكي. تقلل مثبتات تخفيف الإجهاد المصنوعة من السيليكون من قوى السحب عند النقاط الحرجة. تحمي هذه الاستراتيجيات سلامة الموصلات وتمنع إجهاد الأسلاك، خاصة في البيئات عالية التردد.

• يقلل التصميم المناسب للتخطيط من احتكاك الاهتزاز.

• تمنع الأقواس الخاصة وطرق التثبيت حركة الحزام.

• تعمل الأغطية الواقية وأنظمة المواسير على تعزيز المتانة.

الصيانة وإمكانية الوصول

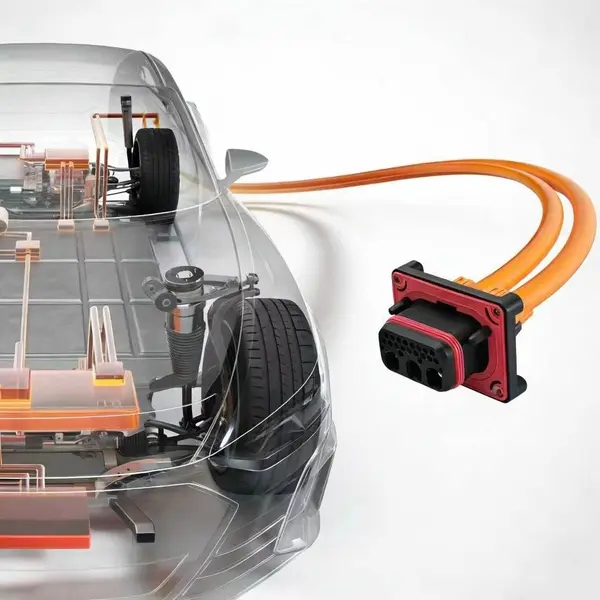

يُعطي المصممون الأولوية للصيانة وسهولة الوصول في مجموعة أسلاك السيارة الكهربائية تستخدم هذه الأنظمة موصلات تضمن توصيلات سليمة وسهولة الوصول للصيانة. كما يمنع تجميع الأسلاك المنظم التداخل ويبسط عملية الصيانة. وتُحسّن التصاميم ثلاثية الأبعاد استخدام المساحة وتُسهّل عمليات الإصلاح. وتمنع مواد العزل التلامس العرضي مع الأجزاء المعدنية، مما يعزز السلامة. وتضمن المواد المقاومة للحرارة والماء الثبات في الظروف القاسية. وتُسهّل ميزات الوصول عملية الفك والتركيب السريعة أثناء الصيانة.

معايير اختيار الكابلات

مواد التوصيل والعزل

يختار المهندسون مواد التوصيل والعزل بناءً على الأداء الكهربائي والمتانة والتكلفة. ولا يزال النحاس هو الموصل المفضل نظرًا لموصليته الممتازة ومقاومته للتآكل. ويُعدّ الألومنيوم بديلاً خفيف الوزن واقتصاديًا، لا سيما في التطبيقات التي يكون فيها تقليل الوزن أمرًا بالغ الأهمية.

توفر مواد العزل المصنوعة من البولي إيثيلين المتشابك (XLPE) مقاومة فائقة للجهد الكهربائي وقوة ميكانيكية عالية. يتميز مطاط السيليكون بكفاءته العالية في البيئات ذات درجات الحرارة المرتفعة، كما يوفر مرونةً في مسارات التوصيل المعقدة. تضمن هذه المواد الحفاظ على سلامة وموثوقية أسلاك الجهد العالي في ظل الظروف القاسية.

المقطع العرضي، وتصنيف الجهد، ومقاومة الحرارة

يعتمد اختيار الكابل على عدة معايير فنية:

1. يجب أن يتطابق قطر الكابل مع تصميم وخصائص مكونات الجهد العالي.

2. يقوم المهندسون بزيادة مساحة المقطع العرضي للتعامل مع تيار أعلى وتقليل الخسائر المقاومة.

3. يضمن تصنيف الجهد قدرة الكابل على تحمل الحمل الكهربائي دون حدوث أي عطل.

4. تحافظ مقاومة الحرارة على سلامة العزل أثناء نقل التيار العالي.

تساعد مساحات المقطع العرضي الأكبر على تقليل المقاومة العالية للألمنيوم، ولكنها قد تُعقّد عملية التركيب بسبب زيادة الحجم. وتمنع تصنيفات الجهد المناسبة ومقاومة الحرارة تلف العزل وانقطاع الكابلات، خاصةً في المركبات الكهربائية التي تعمل تحت أحمال متغيرة.

نصيحة: تحقق دائمًا من أن الكابلات تفي بمعايير السلامة الصناعية، مثل متطلبات انخفاض الدخان وخلوها من الهالوجين، لتعزيز السلامة من الحرائق وحماية البيئة.

مواد الحماية والتغليف

تحمي مواد التدريع والتغليف الكابلات من التداخل الكهرومغناطيسي والظروف البيئية القاسية. ويستخدم المهندسون مواد متطورة لضمان السلامة والمتانة.

توفر مركبات مثبطات اللهب الخالية من الهالوجين مقاومة ممتازة للهب ومستوى عالٍ من السلامة البيئية. كما توفر اللدائن الحرارية المرنة القابلة لإعادة التدوير مرونة وأداءً حراريًا متميزًا، مع دعمها لأهداف الاستدامة. وتساعد هذه التطورات المصنّعين على تلبية معايير السلامة والبيئة الصارمة.

اختيار الموصلات والمعايير





أنواع الموصلات ومتطلبات الأداء

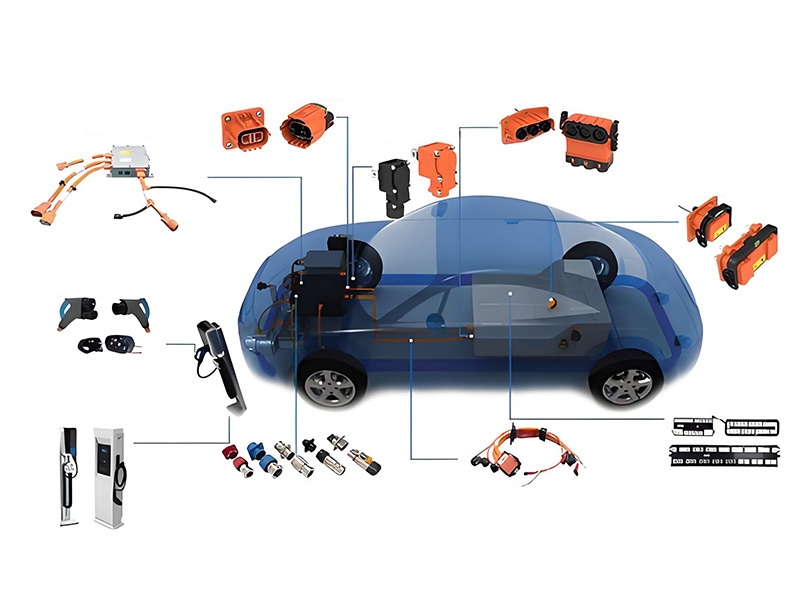

يختار مهندسو السيارات موصلات السيارات ذات الجهد العالي تستند هذه الموصلات إلى معايير أداء صارمة لضمان موثوقية أسلاك الجهد العالي. تشمل أنواع الموصلات الأكثر شيوعًا موصلات الجهد المنخفض القياسية، وموصلات USCAR، وموصلات JIS. يفي كل نوع بمعايير صناعية محددة للتوافق والسلامة.

يجب أن توفر الموصلات أداءً كهربائيًا وميكانيكيًا وبيئيًا متسقًا. يلخص الجدول التالي المتطلبات الأساسية:

يُعطي المهندسون الأولوية للموصلات التي تحافظ على ضغط تلامس ثابت وتقلل المقاومة. ويختارون مواد مقاومة للتآكل والتلف البيئي. وتضمن تقنيات التصنيع المتقدمة الدقة والمتانة، مما يقلل من خطر فشل التلامس الكهربائي وانهيار العزل.

نصيحة: إن اختيار الموصلات ذات آليات القفل القوية وتصنيفات IP العالية يعزز السلامة وطول العمر في تطبيقات المركبات الكهربائية.

المعايير الميكانيكية والكهربائية والبيئية

يجب أن تتوافق موصلات الجهد العالي مع معايير ميكانيكية وكهربائية وبيئية صارمة. تحمي هذه المعايير المستخدمين وتضمن التشغيل الموثوق به في ظل ظروف قاسية.

يلتزم المصنّعون بمعايير السلامة التي تمنع الصدمات الكهربائية وتضمن حماية المستخدم. وتتحقق معايير الأداء من أن الموصلات تعمل بكفاءة في بيئات متنوعة. وتضمن متطلبات التصميم التي وضعتها كبرى شركات تصنيع السيارات التوافق والسلامة عبر مختلف منصات المركبات.

يدرك المهندسون أن جودة موصلات الجهد العالي تؤثر بشكل مباشر على الأداء الكهربائي. كما تؤثر دقة التصنيع على الموثوقية الميكانيكية. ويظل الأداء البيئي عاملاً حاسماً لضمان التشغيل الآمن على الطرق.

• يجب أن تستوفي موصلات الجهد العالي معايير الجودة العالية ودقة التصنيع.

• تعتبر هذه الموصلات منتجات عالية الجودة نظراً لدورها الحاسم في سلامة المركبات.

يطبق المصنّعون بروتوكولات اختبار صارمة للتحقق من موثوقية الموصلات. ويقومون بتحليل أسباب الأعطال مثل ضعف التوصيل، وتلف العزل، ومشاكل التوصيل الميكانيكي. وتساعد أدوات التشخيص المتقدمة، مثل برامج تشخيص بنية الشبكة، في تحديد أعطال الموصلات وترتيبها حسب الأولوية، مما يُسهّل الصيانة ويقلل من وقت التوقف.

ميزات السلامة وسهولة الصيانة

توفر ميزات الأمان في موصلات الجهد العالي حمايةً لكلٍ من المستخدمين وأنظمة المركبات. يدمج المهندسون تقنية حلقة التعشيق للجهد العالي (HVIL) لحماية الأفراد أثناء التجميع والإصلاح والتشغيل. تعمل هذه التقنية كقاطع للدائرة، حيث تنبه السائقين في حال حدوث أي خلل في وصلة الجهد العالي. كما يراقب النظام الموصلات بحلقة جهد منخفض، مشيرًا إلى وجود مشاكل في حال انقطاع الإشارة.

• يضمن نظام HVIL عدم إمكانية تشغيل النظام إذا كانت الدائرة غير مكتملة، مما يعزز السلامة.

• تمنع تقنيات الفصل الآمنة ضد اللمس والمقاومة للمس التلامس العرضي مع مكونات الجهد العالي.

• تعمل موصلات الصمامات على فصل البطارية أثناء ارتفاعات التيار المفاجئة، مما يمنع حدوث كوارث.

تُعدّ سهولة الصيانة عاملاً أساسياً في تصميم الموصلات. تعمل الدبابيس القابلة للاستبدال في الموقع على تقليل وقت التوقف وتعزيز الإنتاجية من خلال إتاحة الصيانة في الموقع. كما تُساهم الموصلات ذات العمر الافتراضي الطويل، الذي يصل إلى 50,000 دورة، في خفض التكلفة الإجمالية للملكية. وتُسهّل التصاميم المريحة التشغيل بيد واحدة، مما يُقلل من خطر الإصابات الناتجة عن الحركات المتكررة. ويمكن إجراء التوصيلات السريعة دون الحاجة إلى أدوات إضافية، مما يُحسّن الكفاءة أثناء الصيانة.

يعالج المهندسون أسباب الأعطال الشائعة مثل انقطاع التوصيلات الكهربائية، وتلف العزل، والتلوث، والشرارة الكهربائية، والتلف المادي. ويختارون مواد مقاومة للتآكل والتدهور البيئي. وتساهم اعتبارات التصميم الدقيقة في تعزيز متانة الموصلات، بينما تضمن بروتوكولات الاختبار الصارمة الموثوقية والسلامة.

ملاحظة: يُعدّ الاختبار السليم والتعامل الصحيح مع أسلاك التوصيل والموصلات ذات الجهد العالي أمرًا بالغ الأهمية لتجنب الأعطال أثناء التشغيل. وتساعد أساليب التشخيص المتقدمة واختيار المواد بعناية في الحفاظ على سلامة النظام وسلامة المركبة.

يحقق مهندسو السيارات أعلى مستويات السلامة والموثوقية باتباع أفضل الممارسات الصناعية في مجال أسلاك التوصيل والموصلات عالية الجهد. فهم يحددون المتطلبات الكهربائية، ويصممون مخططات تفصيلية، ويستخدمون برامج التصميم بمساعدة الحاسوب (CAD) لتحديد المسارات بدقة. ويساهم الالتزام بالمعايير الدولية في الحد من المخاطر، مثل قصر الدائرة والتداخل الكهرومغناطيسي. فيما يلي قائمة مرجعية تسلط الضوء على خطوات التصميم الأساسية:

إن تطبيق هذه المبادئ يعزز أداء المركبة وسلامتها والتزامها بمعايير الصناعة.

التعليمات

ما هي المعايير التي توجه اختيار موصلات الجهد العالي في مركبات الطاقة الجديدة؟

يتبع مهندسو السيارات معايير مثل USCAR وJIS وLV. تضمن هذه المعايير التوافق والسلامة والموثوقية، وتحدد متطلبات الجهد والتيار والمتانة الميكانيكية ومقاومة الظروف البيئية.

كيف يضمن المهندسون سلامة أسلاك التوصيل ذات الجهد العالي؟

يستخدمون مواد عازلة ذات مقاومة عالية للجهد. كما يستخدمون دروعًا للحد من التداخل الكهرومغناطيسي. وتمنع ميزات الأمان، مثل HVIL وآليات القفل المتينة، التلامس والانفصال العرضيين.

لماذا يفضل المصنعون النحاس على الألومنيوم في صناعة الموصلات؟

يتميز النحاس بموصلية فائقة ومقاومة عالية للتآكل، مما يدعم توصيل الطاقة بشكل مستقر ويقلل من فقدها. أما الألومنيوم، فيوفر بديلاً خفيف الوزن، ولكنه يتطلب مساحة مقطع عرضي أكبر لتحقيق الأداء نفسه.

ما هي ممارسات الصيانة التي تطيل عمر الموصلات والأسلاك؟

تكشف عمليات الفحص الدورية عن التآكل والصدأ والوصلات غير المحكمة في وقت مبكر. يوصي المهندسون بتنظيف نقاط التلامس، وفحص موانع التسرب، واستبدال المكونات التالفة. تضمن الصيانة السليمة التشغيل الموثوق وتقلل من خطر الأعطال.
