كيفية اختيار مجموعة أسلاك مناسبة لمعدات الطاقة الجديدة دون ارتفاع درجة الحرارة أو انخفاض الجهد أو أعطال ميدانية

في معدات الطاقة الحديثة، يُنظر إلى حزمة الأسلاك غالبًا على أنها جزء داعم، وهذا خطأ فادح. ففي بطاريات التخزين، ووحدات شحن السيارات الكهربائية، وصناديق تخزين الطاقة الشمسية، وخزائن التحكم، والطائرات المسيّرة، وأنظمة الطاقة المحمولة، تُعدّ حزمة الأسلاك جزءًا لا يتجزأ من الأداء الكهربائي للجهاز بأكمله. وقد يؤدي استخدام موصل رديء، أو سلك ذي مقاس غير مناسب، أو وصلة ضعيفة، أو انحناء حاد، إلى انخفاض الجهد، وارتفاع درجة الحرارة، وعدم استقرار الإشارات، وتعطل مبكر.

المشكلة الحقيقية ليست ببساطة "أي كابل أشتري؟" بل السؤال الأهم هو: ما هي ظروف التيار، ودرجة الحرارة، والاهتزاز، ومساحة التخزين، ودورة التشغيل، والصيانة التي سيواجهها هذا الكابل بعد التركيب؟ بمجرد معرفة هذه التفاصيل، يصبح الاختيار أكثر دقة.

يشرح هذا الدليل كيف يمكن للمهندسين والمشترين اختيار مجموعة أسلاك تعمل بشكل موثوق في المعدات الحقيقية، وليس فقط على الرسم التخطيطي.

1. ابدأ بالتيار، وليس فقط بالجهد

تركز العديد من الفرق أولاً على تصنيف الجهد، خاصةً في أنظمة الجهد العالي أو أنظمة البطاريات. صحيح أن تصنيف الجهد مهم، لكن التيار هو عادةً ما يُولّد الحرارة. فعندما يمر التيار عبر موصل، تحوّل المقاومة جزءًا من تلك الطاقة إلى حرارة. وكلما زاد التيار أو زادت مقاومة التلامس، ارتفعت درجة الحرارة بشكل أسرع.

بالنسبة لمعدات الطاقة الصغيرة، يُعدّ هذا الأمر بالغ الأهمية لأنّ الأسلاك غالبًا ما تُركّب داخل أغلفة محكمة الإغلاق، بالقرب من البطاريات، ولوحات الدوائر المطبوعة، والمرحلات، والمراوح، أو الهياكل المصنوعة من الألومنيوم. قد يسخن الكابل الذي يبدو مقبولًا في الهواء الطلق بشكل مفرط داخل غلاف ضيق.

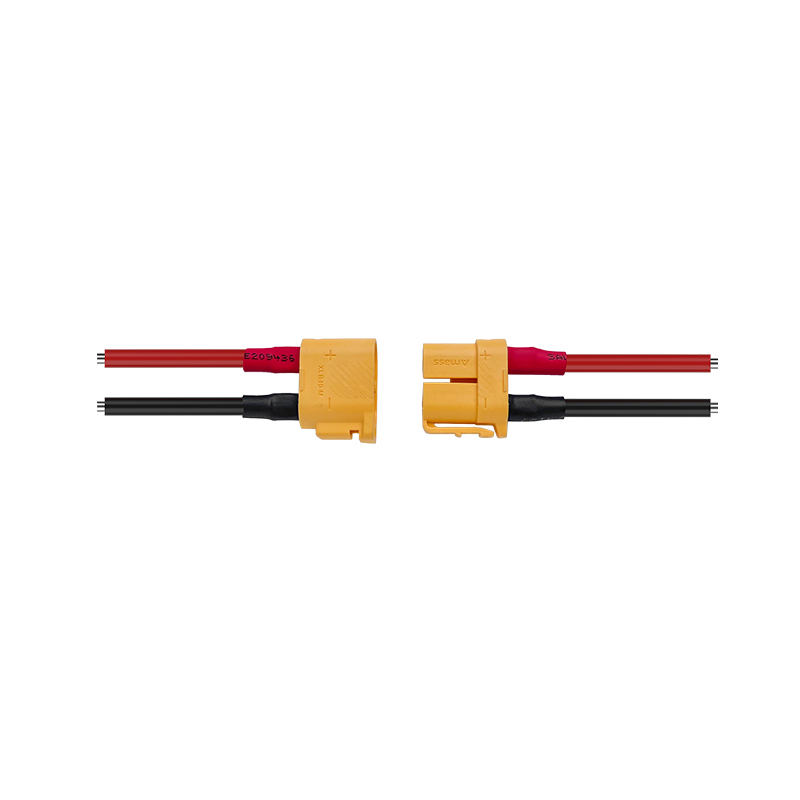

بالنسبة للوصلات المدمجة عالية التيار، تُستخدم منتجات مثل كابل طاقة XT30 منخفض المقاومة تكون مفيدة عندما يحتاج التطبيق إلى توجيه قصير، واتصال مستقر، وتقليل فقد الطاقة في المعدات التي تعمل بالبطاريات أو معدات الطاقة الجديدة.

2. تقدير انخفاض الجهد قبل اختيار مجموعة الأسلاك

يُعدّ انخفاض الجهد أحد أسهل المشاكل التي قد تُغفل خلال المراحل الأولى من التصميم. قد يجتاز النظام اختبار تشغيل قصير، لكنه يفشل تحت الحمل الكامل لأن الجهاز لا يتلقى جهدًا كافيًا عند الطرف البعيد للكابل. وهذا شائع في وحدات البطاريات، ومحركات التيار المستمر، وأجهزة التحكم، وأنظمة الإضاءة، ووحدات الاتصالات، ومعدات الشحن.

القاعدة العملية بسيطة: كلما زاد طول الكابل وزاد التيار، زادت الحاجة إلى الانتباه إلى سُمك السلك ومقاومة الموصل. يمكن استخدام أسلاك ذات سُمك أصغر في بعض الأحيان بأمان مع الكابلات القصيرة، ولكن فقط عندما يسمح بذلك التيار والحرارة ودورة التشغيل ومساحة التركيب.

ليس الهدف اختيار السلك الأكثر سمكًا في كل مرة. فالكابلات ذات الأحجام الكبيرة تزيد التكلفة والوزن وصعوبة الثني ووقت التركيب. والنهج الأمثل هو حساب الحمل، والتأكد من دورة التشغيل، وفحص الحالة الحرارية، ثم اختيار مجموعة أسلاك متوازنة.

3. استخدم ارتفاع درجة الحرارة كفحص للجودة

لا ينبغي الحكم على مجموعة الأسلاك من مظهرها فقط. فقد تبدو مجموعتان متطابقتين تقريبًا، لكنهما تختلفان اختلافًا كبيرًا في الأداء تحت الحمل. غالبًا ما يكمن الاختلاف في نقاء الموصل، والطلاء، وقوة تلامس الأطراف، وضغط التثبيت، وجودة العزل.

يُعطي اختبار ارتفاع درجة الحرارة صورةً أوضح. خلال اختبار التيار المُتحكم به، يجب أن تبقى مجموعة الأسلاك ضمن نطاق درجة الحرارة الآمنة للسلك والموصل والمكونات المحيطة. إذا كان الموصل أكثر سخونةً من الكابل، فغالبًا ما تكون المشكلة في مقاومة التلامس. أما إذا كان الكابل بأكمله ساخنًا، فقد يكون سُمك السلك صغيرًا جدًا أو التيار مرتفعًا جدًا بالنسبة لظروف التركيب.

لشحن المعدات وصناديق التحكم، أ حزمة أسلاك شحن السيارات الكهربائية بطول 400 مم يمكن أن يساعد ذلك عندما يحتاج المشروع إلى طول كابل محدد، وتوصيل طرفي مستقر، ومقاومة منخفضة داخل تصميم كهربائي مضغوط.

4. قم بمطابقة الموصل مع بيئة العمل الحقيقية

لا يقتصر اختيار الموصل على عدد الأطراف فحسب، بل يشمل أيضًا التيار، والجهد، والاهتزاز، وتكرار التوصيل، ومستوى مقاومة الماء، وآلية القفل، ومادة التلامس، ومساحة التركيب المتاحة. قد ينفك الموصل الذي يعمل بشكل جيد على منصة الاختبار داخل مركبة متحركة، أو طائرة بدون طيار، أو روبوت، أو صندوق طاقة خارجي.

في مجال الطاقة الجديدة والمعدات الصناعية، تُعدّ قوة التثبيت بالغة الأهمية. فالموصل غير المُحكم قد يُسبب مقاومة متقطعة، وهذه المقاومة بدورها قد تُؤدي إلى حدوث شرارة كهربائية. وقد تُلحق هذه الشرارة الضرر بالأطراف، وتزيد من الحرارة، وتؤدي في النهاية إلى عطل كامل. لذا، يجب فحص مُلاءمة الموصل، وقوة إدخاله، وثبات الأطراف قبل بدء الإنتاج بكميات كبيرة.

في المعدات الخارجية أو شبه الخارجية، ينبغي مراعاة الحماية من الماء والغبار. قد تتعرض أنظمة الطاقة الشمسية ومنتجات تخزين الطاقة المحمولة ووحدات الشحن للأمطار والرطوبة والغبار وتقلبات درجات الحرارة. لذا، يجب استخدام عزل مناسب ومانع تسرب وتخفيف للضغط في الأسلاك لمنع دخول الرطوبة إلى منطقة التلامس.

5. لا تستهين بعملية التجعيد

تبدأ العديد من أعطال أسلاك التوصيل بعملية التجعيد. فالتجعيد الجيد يُؤمّن المتانة الميكانيكية والتوصيل الكهربائي. أما التجعيد الرديء فقد يجتاز اختبار التوصيل السريع، ولكنه يفشل لاحقًا بسبب تلف أو ارتخاء أو عدم انتظام ضغط أسلاك التوصيل.

يجب أن تراعي عمليات تصنيع الأسلاك الاحترافية ارتفاع التجعيد، وقوة السحب، وموضع الأطراف، وطول التعرية، والفحص البصري. بالنسبة للمنتجات ذات التيار العالي، يجب التعامل مع منطقة التجعيد كوصلة كهربائية بالغة الأهمية، وليس مجرد خطوة تجميع بسيطة.

بالنسبة للتطبيقات التي تتضمن حدودًا للاهتزاز والحركة والوزن، أ حزمة إمداد الطاقة المخصصة للطائرات بدون طيار يمكن أن يدعم التوجيه الأنظف، وتوصيل الطاقة بشكل أفضل، ونقاط اتصال أكثر استقرارًا في المعدات المدمجة.

6. تخطيط مسار الإنتاج

حتى الحزام المصنوع جيدًا قد يتعطل إذا تم تركيبه بشكل خاطئ. فالانحناءات الحادة، والحواف المعدنية الحادة، والأسطح الساخنة، والأجزاء المتحركة، وسحب الكابلات، كلها عوامل قد تُلحق الضرر بالعزل أو الموصلات. قبل تقديم الطلب، يجب على الفريق الهندسي التأكد من مسار الكابلات داخل المنتج وتحديد جميع مناطق الخطر.

عادةً ما يتبع التوجيه الجيد أربعة مبادئ. أبقِ كابلات الطاقة بعيدة عن خطوط الإشارة الحساسة قدر الإمكان. تجنب وضع الكابلات بالقرب من مصادر الحرارة. اترك نصف قطر انحناء كافيًا بالقرب من الموصلات. أضف نقاط تثبيت حيث قد يؤدي الاهتزاز أو الحركة إلى إجهاد الطرفية.

بالنسبة للمعدات ذات الأسلاك الداخلية الكثيفة، تُعدّ الملصقات ذات قيمة كبيرة. فالملصقات القابلة للانكماش الحراري، والترميز اللوني، وتصنيف الموصلات، والرسومات الواضحة تُقلّل من أخطاء التركيب وتُسرّع الصيانة. وهذا مفيدٌ بشكلٍ خاص لخزائن تخزين الطاقة، وصناديق التحكم، والروبوتات، ومحطات الشحن، والمعدات الطبية أو الصناعية حيث يُعدّ وقت الخدمة عاملاً حاسماً.

7. مخطط اختيار بسيط للمشترين والمهندسين

8. ما يجب الاستفسار عنه قبل طلب حزام أمان مُصمم خصيصًا

قبل اختيار مورد أو تأكيد عينة، قم بإعداد قائمة مراجعة فنية مختصرة. هذا يجنبك المراجعات المتكررة ويساعد الشركة المصنعة على التوصية بمجموعة الأسلاك والموصلات والطرفيات المناسبة.

ليس بالضرورة أن يكون أفضل نظام أسلاك هو الأغلى ثمناً، بل هو النظام الذي يتناسب مع الحمل الكهربائي، ومساحة التركيب، والظروف الحرارية، والإجهاد الميكانيكي، وعملية الإنتاج. بالنسبة لمعدات الطاقة الجديدة، يؤثر هذا التوافق بشكل مباشر على السلامة والكفاءة وتكاليف ما بعد البيع.

عند تقييم العينات، لا تكتفِ بالمظهر الخارجي. تحقق من الموصل، وملاءمة الأطراف، وجودة التوصيل، وارتفاع درجة الحرارة، والترقيم، وسهولة التوصيل. إنّ حزمة أسلاك سهلة التركيب، ومستقرة تحت التيار، وواضحة أثناء الصيانة، ستوفر وقتًا أكثر بكثير من قطعة رخيصة الثمن تنطوي على مخاطر خفية.

قم ببناء نظام الحماية حول نمط الفشل، وليس حول الرسم.

يمكن إرجاع معظم مشاكل الأسلاك إلى سبب متوقع: زيادة التيار الكهربائي في الموصل، أو ارتفاع درجة حرارة العازل، أو زيادة الاهتزازات في الموصل، أو ضيق مساحة الانحناء، أو عدم كفاية الاختبارات قبل الشحن. يُراعي تصميم الأسلاك الجيد هذه المخاطر مبكرًا ويزيلها قبل وصول المنتج إلى العميل.

بالنسبة لأنظمة البطاريات، ومعدات شحن المركبات الكهربائية، وتخزين الطاقة الشمسية، والروبوتات، والطائرات المسيّرة، وخزائن التحكم الصناعية، يجب التعامل مع مجموعة الأسلاك كعنصر طاقة وظيفي. عند اختيار مقياس السلك، والموصل، والطرف، وعملية التثبيت، والترقيم، والاختبار بشكل متناسق، تصبح المعدات النهائية أكثر أمانًا ونظافة وموثوقية في الاستخدام الفعلي.
