صُممت هذه التقنية لتطبيقات الطاقة الجديدة عالية الكفاءة.كابل متوازي ذو وصلة كوع لحزمة أسلاك الطاقة الجديدةيتميز بقابس ذكر آمن بزاوية 90 درجة ينقسم إلى موصلات MC4، ويستخدم موصلات نحاسية مطلية بالقصدير ذات مقاومة منخفضة لنقل الطاقة بشكل مستقر.
رقم الصنف :
UL1332دفع :
Advance Paymentأصل المنتج :
Chinaلون :
Red / Blackميناء الشحن :
According To Customers Wishesفترة إنتاج :
15-20 daysثمن :
FOB Priceحسّن أنظمة الطاقة الكهروضوئية والمتجددة لديك باستخدام منتجاتنا عالية الأداء. كابل متوازي M23 ذو كوعصُممت هذه الحزمة الكهربائية خصيصًا لقطاع الطاقة الجديدة، وتتميز بموصل ذكر M23 قوي ذي 8 دبابيس ذاتي القفل (بزاوية قائمة 90 درجة) يتفرع إلى موصلات MC4 قياسية ذكر وأنثى. وبفضل استخدام موصلات مطلية بالقصدير عالية النقاء، تضمن مقاومة منخفضة ونقلًا موثوقًا للطاقة لأجهزة العاكس وتطبيقات تخزين الطاقة.
الميزات والفوائد الرئيسية
بنية الكابل والمواصفات الكهربائية
تكوين الموصل
الطرف أ (جانب الإدخال/الجهاز):
النوع: موصل دائري M23.
التكوين: قابس ذكر ذو 8 دبابيس.
التوجيه: كوع بزاوية 90 درجة (زاوية قائمة) لتوفير المساحة أثناء التركيب.
آلية القفل: دبوس قفل ذاتي لربط آمن.
الطرف ب (الجانب الخارجي/الجانب الشمسي):
النوع: موصلات الطاقة الشمسية MC4.
التكوين: 1x ذكر + 1x أنثى (مخرج منفصل).
التطبيقات النموذجية
أسلاك توصيل الطاقة الجديدة.
توصيلات محول الطاقة الشمسية AC/DC.
أنظمة تخزين الطاقة الكهروضوئية (PV).
الأتمتة الصناعية التي تتطلب توزيعًا متوازيًا للإشارات/الطاقة.
تحديد
| المعلمة | مواصفة |
| اسم المنتج | كابل متوازي الكوع M23 (M23弯头并机线) |
| فئة | مجموعة أسلاك الطاقة الجديدة |

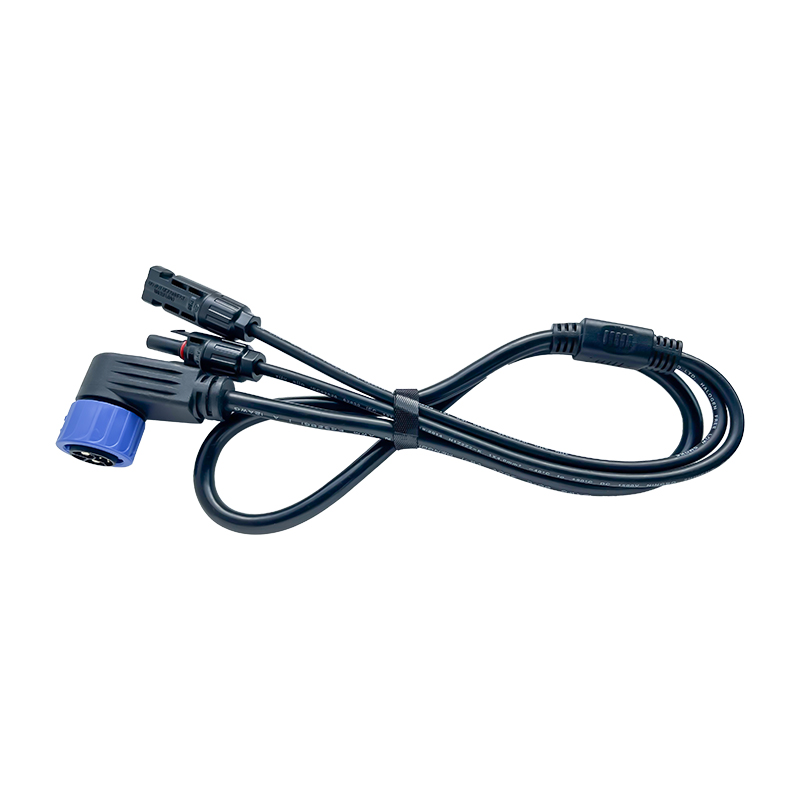

| الموصل أ | دبوس قفل ذكر M23-8، كوع بزاوية 90 درجة |
| الموصل ب | موصلات MC4 ذكر وأنثى |

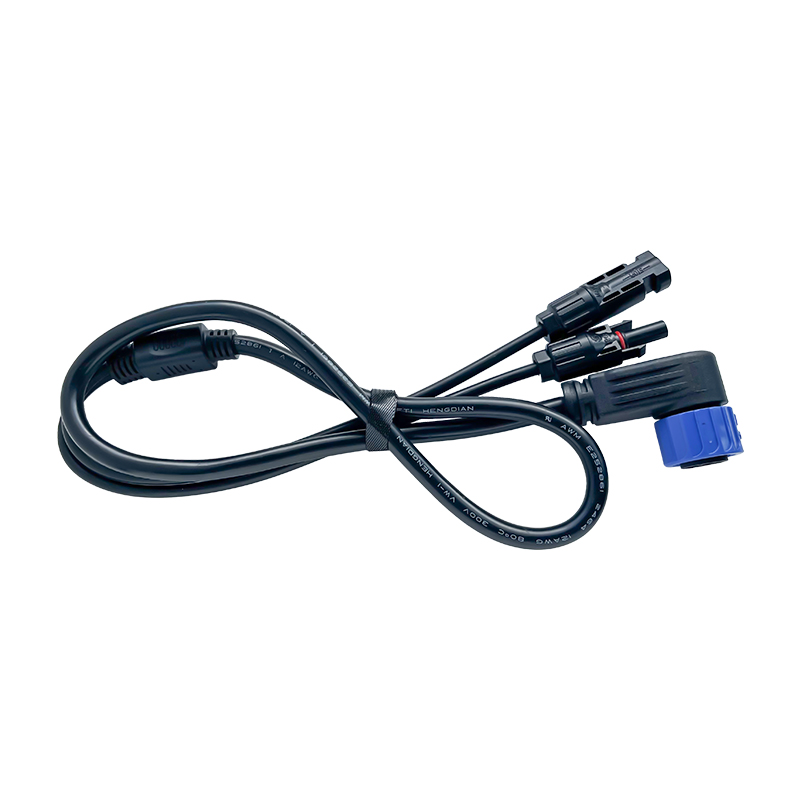

| مواصفات السلك الرئيسي | 2464 #12 AWG، سلك ثنائي النواة (أحمر/أسود) |
| مواصفات السلك المنفصل | كابل الطاقة الشمسية الكهروضوئية 4 مم² |
| ستاندرد سينج | الطول = 720 مم (قابل للتخصيص) |
| موصل | نحاس مطلي بالقصدير عالي النقاء |
لماذا تختارنا؟
شركة شنتشن لتكنولوجيا الاتصال الذكي المحدودةwكما تم تأسيسها في عام 2008، وهي تدمج البحث والتطوير والإنتاج والمعالجة وبيع أسلاك التوصيل لمختلف المنتجات الكهربائية. لدينا فريق بحث وتطوير علمي وتكنولوجي محترف، ومعدات إنتاج وتفتيش متطورة، وإدارة حديثة للمؤسسة، ونظام صارم لضمان الجودة. لقد اجتازت منتجات الشركة شهادة السلامة UL وتستخدم على نطاق واسع في مختلف المنتجات الكهربائية مثل مصادر الطاقة المحمولة لتخزين الطاقة، ومصادر الطاقة المنزلية لتخزين الطاقة، ومصادر الطاقة الصناعية والتجارية لتخزين الطاقة، وبطاريات الليثيوم، وصناديق التحكم الصناعية لروبوتات الكنس.
خدمة ما بعد البيع:
التعبئة والتسليم:
 |  |
التعليمات
س: هل يمكن تخصيص طول الكابل؟
ج: نعم، الطول القياسي هو 720 مم، لكننا ندعم الأطوال القابلة للتخصيص لتناسب احتياجات مشروعك المحددة.
س: ما الذي يجعل هذا الكابل مناسبًا لتطبيقات التيار العالي؟
ج: نستخدم موصلات مطلية بالقصدير عالية النقاء ومقاييس أسلاك محسّنة (#12 AWG رئيسي / 4 مم² فرعي) لضمان مقاومة منخفضة للتيار المستمر وارتفاع درجة حرارة يمكن التحكم فيه تحت الحمل المستمر.
س: هل موصل M23 مستقيم أم بزاوية؟
ج: يتميز هذا التجميع بموصل M23 بزاوية 90 درجة (زاوية قائمة)، مما يساعد في إدارة توجيه الكابلات في المساحات الضيقة.
س: ما هي أنواع الأسلاك المحددة المستخدمة في الأجزاء الرئيسية والفرعية من هذه الحزمة؟
A: يستخدم الجزء الرئيسي من الجهاز سلكًا ثنائي النواة (أحمر/أسود) من نوع UL2464 رقم 12 AWG لنقل الطاقة بكفاءة عالية. ويتحول هذا السلك إلى كابل شمسي كهروضوئي متخصص بمساحة 4 مم² عند الطرف المتفرع، مما يضمن التوافق التام مع متطلبات الطاقة الشمسية الكهروضوئية القياسية.
س: كيف يضمن تصميم الكابل استقرارًا طويل الأمد في ظل الأحمال العالية؟
A: يتميز هذا الحزام باختيار دقيق لقطر السلك وتصميم مُحسَّن لتبديد الحرارة. وهذا يضمن بقاء ارتفاع درجة الحرارة تحت السيطرة أثناء التشغيل المستمر بتيار عالٍ، مما يعني أن الأداء لا يتدهور بمرور الوقت.
